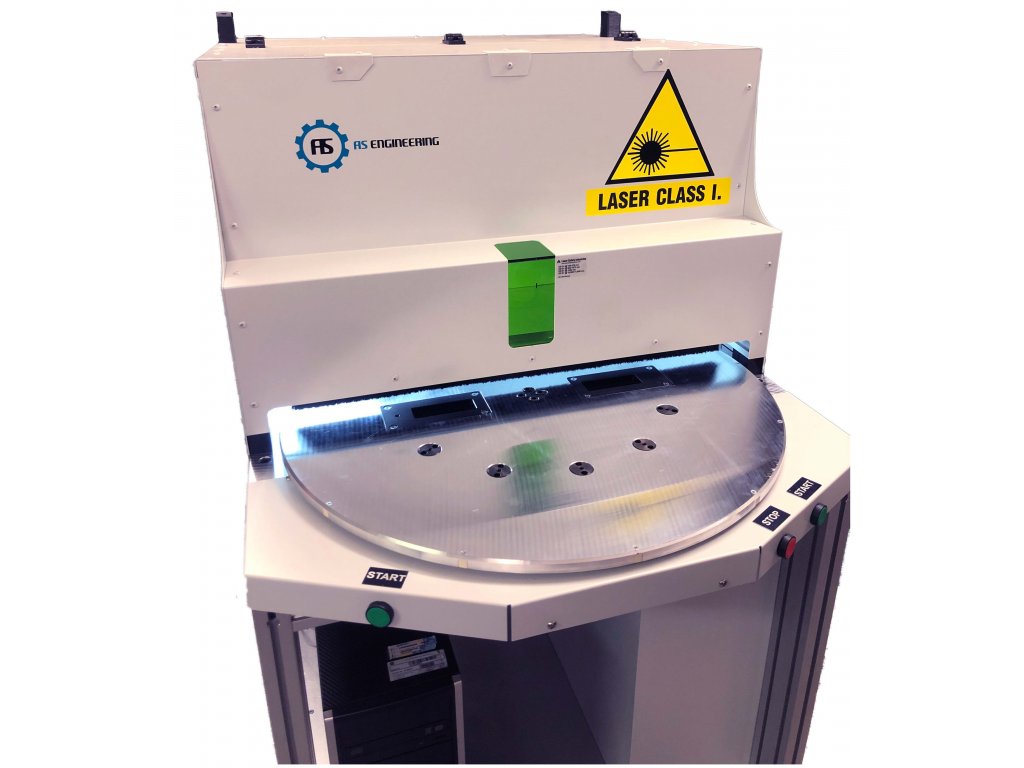

Popisovací laser s rotačným stolom od 600 do 800mm

Profesionálne laserové zariadenie na laserové popisovanie v sériovej výrobe.

Tento značiaci laser s rotačným stolom (karuselom) sa používa v hromadnej výrobe, kde je potrebné popisovať veľké množstvá produktov.

Rotačný stôl dokáže zredukovať až 50% času tým, že sa odstráni čas potrebný na nakladanie a vykladanie popisovaných objektov.

Ponúkame dve rozpätia priemerov rotačných stolov.

Ich priemer volí zákazník podľa veľkosti popisovaných produktov, alebo počtu polôh na rotačnom stole.

Dostupný laserový výkon:

Dostupná veľkosť popisovacieho poľa (mm):

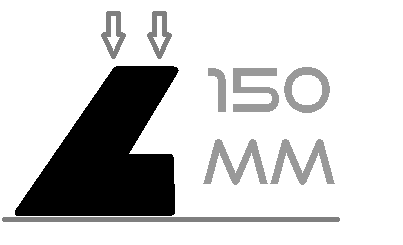

Maximálna výška popisovaného predmetu (mm):

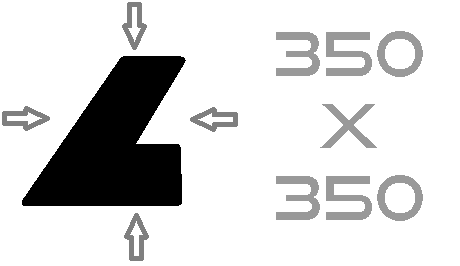

Maximálna veľkosť popisovaného predmetu na rotačnom stole (mm):

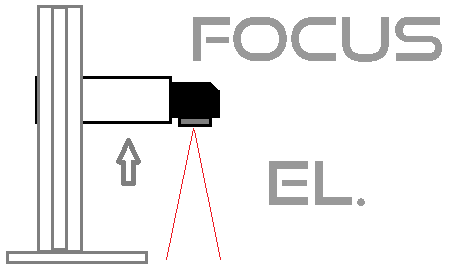

Elektrické ovládanie zaostrenia(fokusu) laserovej hlavy:

Základné parametre:

- základ konštrukcie je z hliníkových zliatin, takže zariadenie dosahuje malej hmotnosti(do 200kg)

- 20 wattový vláknový laser JPT zabezpečí spoľahlivé značenie kovových aj niektorých nekovových materiálov

- minimálna veľkosť popisovacieho poľa je 100x100mm, maximálna až 200x200mm

- vychyľovacia hlava dokáže popisovať rýchlosťou až 5000mm/s

- ovládací software je ľahko a intuitívne ovládateľný

- otočný stôl pohánaný servomotorom zabezpečuje rýchly, plynulý a tichý pohyb rotačnej dosky. Pri dvojpolohovom prevedení je čas pootočenia do 2 sekúnd

- možnosť až 16 pracovných polôh otočnej dosky

- zariadenie je konštruované ako LASER CLASS I., čo umožňuje prácu bez ochranných prvkov kdekoľvek vo výrobnom priestore

Odsávanie splodín:

Laser je pripravený na odsávanie splodín z priestoru laserovej komory. Pri tomto type lasera, kde laserový priestor je uzavretý, odporúčame dokúpiť aj odsávacie zariadenie, aby nedochádzalo k znečisteniu laserovej optiky a následne tiež k jej poškodeniu.

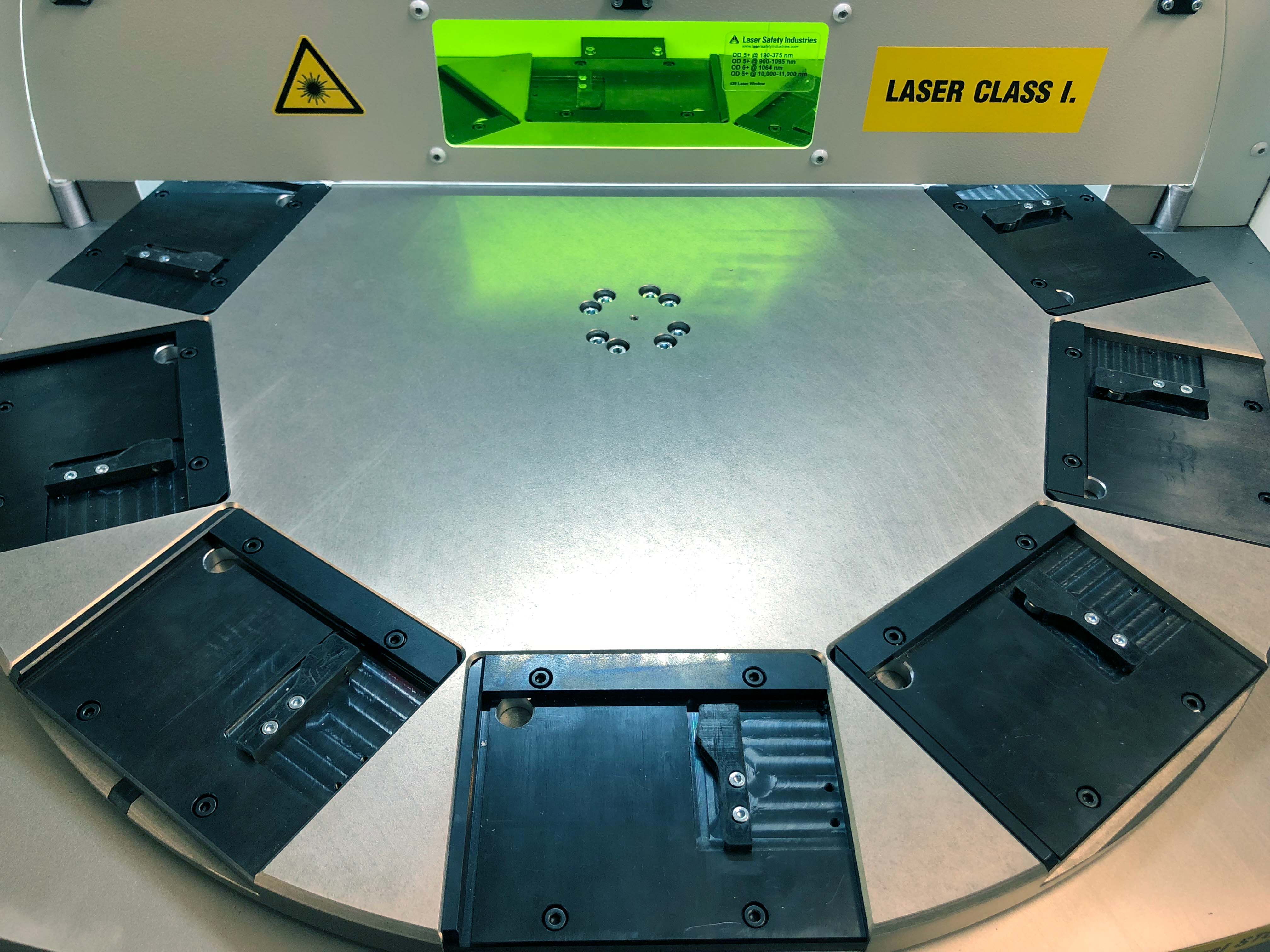

Rotačný stôl

Priemer karuselu od 600mm do 800mm je určený pre viac popisovacích polôh, ale pri väčších popisovaných objektoch môže mať iba dve polohy.

V jednej polohe sa vykonáva laserové značenie, v druhej sa zároveň nakladajú a vykladajú produkty. Tým sa urýchľuje proces značenia.

Veľkosť rotačného stola sa určuje podľa počtu polôh, alebo podľa veľkosti popisovaného objektu.

Popisované produkty sa na rotačnú dosku vkladajú obyčajne pomocou vkladacích prípravkov. Prípravky je možné meniť v závislosti na tvare alebo type popisovaného objektu.

Zákazník si určí, aký tvar a ako budú umiestnené otvory na uchytenie prípravkov na vkladanie produktov.

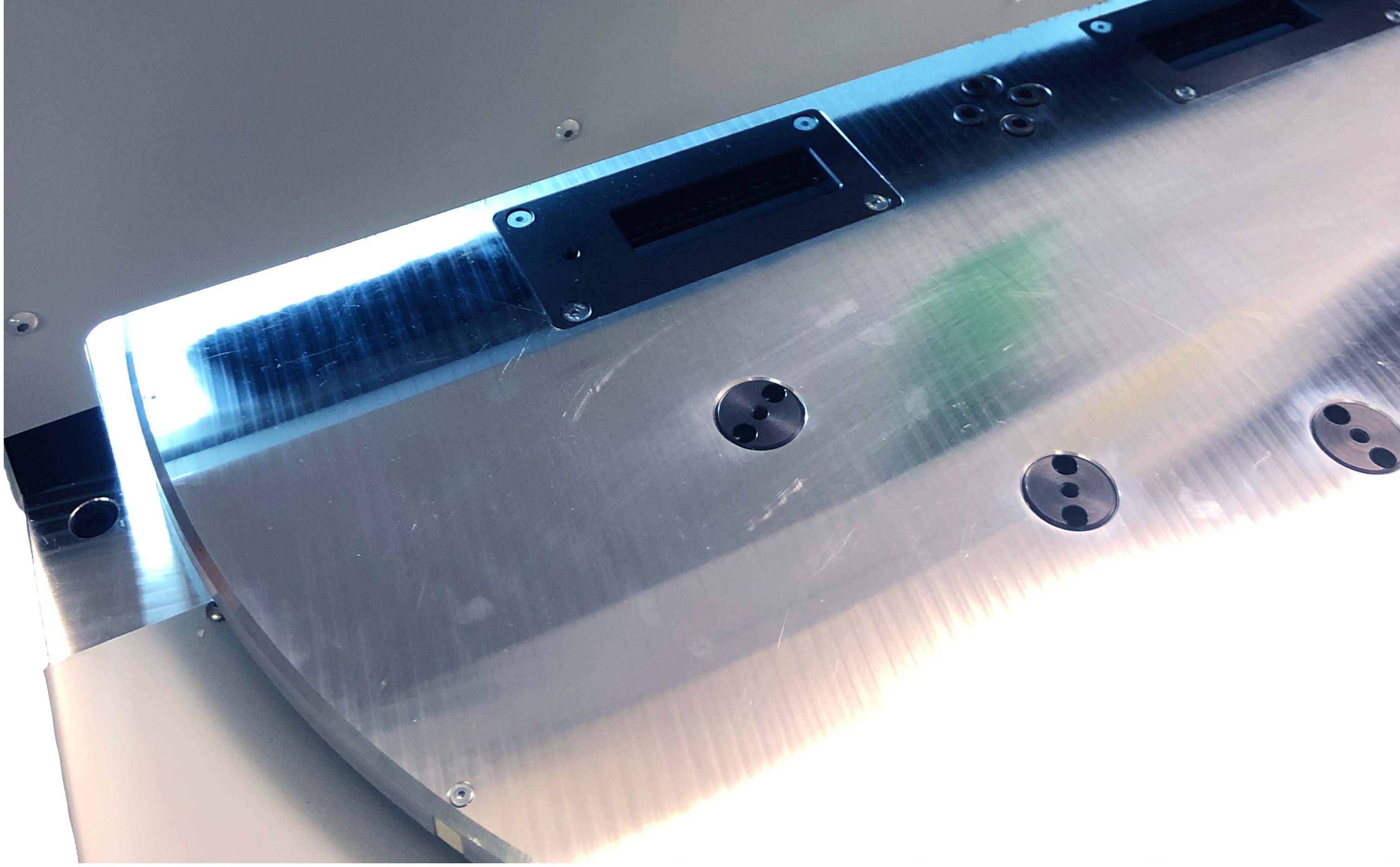

Príklad vyhotovenia ukotvovacích otvorov:

Možnosť prípravy lôžok pre špecifické produkty, napr. štítky:

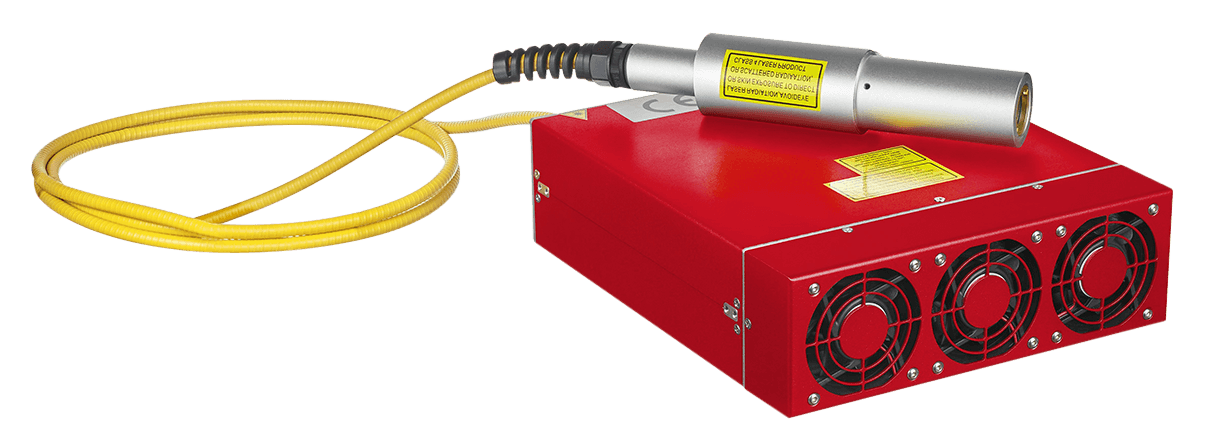

Parametre laserového zdroja:

Laserový zdroj JPT 20 Watt, vláknový laser
Vlnová dĺžka 1064 nm
Menovitý výstupný výkon 60 W
Kvalita lúča M2 <1,8
Frekvencia plného výkonu 50 - 100 kHz
Maximálna energia impulzu 0,8mJ pri 50 kHz

Šírka impulzu 200 ns
Priemer výstupného lúča 1 / e2 6 mm1
Rozsah ladenia výkonu 0 - 100%
Polarizácia: náhodná
Antireflexná vrstva: Áno
Priemerná nestabilita napájania <5%
Dĺžka vlákna: 5 m
Spôsob chladenia: Vzduch
Červený pilotný lúč
Voliteľná nastaviteľná šírka impulzu
Rozmery W * D * H 315 * 275 * 99
Napájacie jednosmerné napätie (VDC) 24 V
Aktuálna spotreba <15 A
Spotreba energie (20 ° C) <360 W
Prevádzková teplota 0 - 40 ° C
Skladovacia teplota -10 - 60 ° C

Vychyľovacia laserová hlava BS-10

Benefity:
BS-10 je nová generácia skenovacích hláv s kompaktným dizajnom a
optimalizovaným výkonom tak, aby sa dosiahlo o 50% menej driftových hodnôt.
Vďaka krytu odolnému voči prachu je BS-10 ideálna na prácu v drsnom
priemyselnom stave.
Rozhranie:
Vychyľovacie jednotky sú kompatibilné so štandardným protokolom XY2-100.
Zrkadlá a objektív:
Snímacie zrkadlá a objektívy s optimalizovanými držiakmi sú k dispozícii pre
všetky typické typy laserov, vlnové dĺžky, hustoty energie, ohniskové vzdialenosti a
pracovné polia. Sú tiež možné špecifické konfigurácie pre zákazníka.

Ovládací software:

Softvér weldMARK® 3 je výkonný a pohodlný nástroj na spracovanie laserovanej grafiky vďaka jeho užívateľsky príjemnému rozhraniu.
Štandardná softvérová sada weldMARK® 3 podporuje riadiacu kartu RAYLASE SP-ICE-1 PCIe PRO.
Medzi nové vlastnosti štandardnej licencie patrí variabilné poly-delay pre presnejšie označenie vektorových kombinácií.

Ďalšími novými funkciami sú výkonové rampovanie, vytváranie vzorov čiarkovane čiarkovaných čiar, signálov snímačov s vyrovnávacími pamäťami a aktívny čas depresie snímačov, ktorý umožňuje flexibilnejšiu reakciu na riadiace signály v aplikáciách značenia a spracovania On-The-Fly.
Samozrejmé sú funkcie popisu DATA MATRIX, QR, čiarového kódu, popis automatických sériových čísel a rád, popis po kružnici atď...

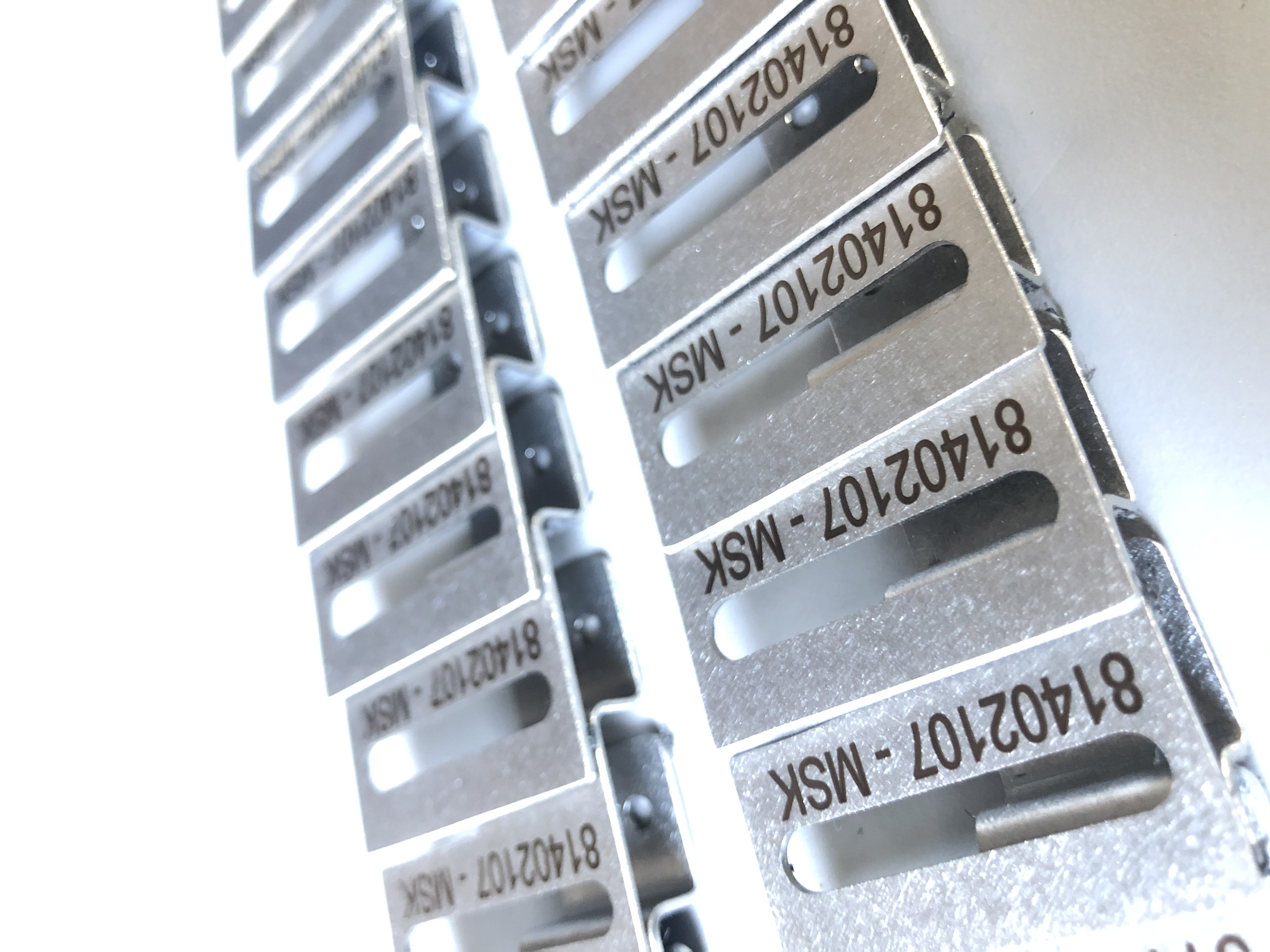

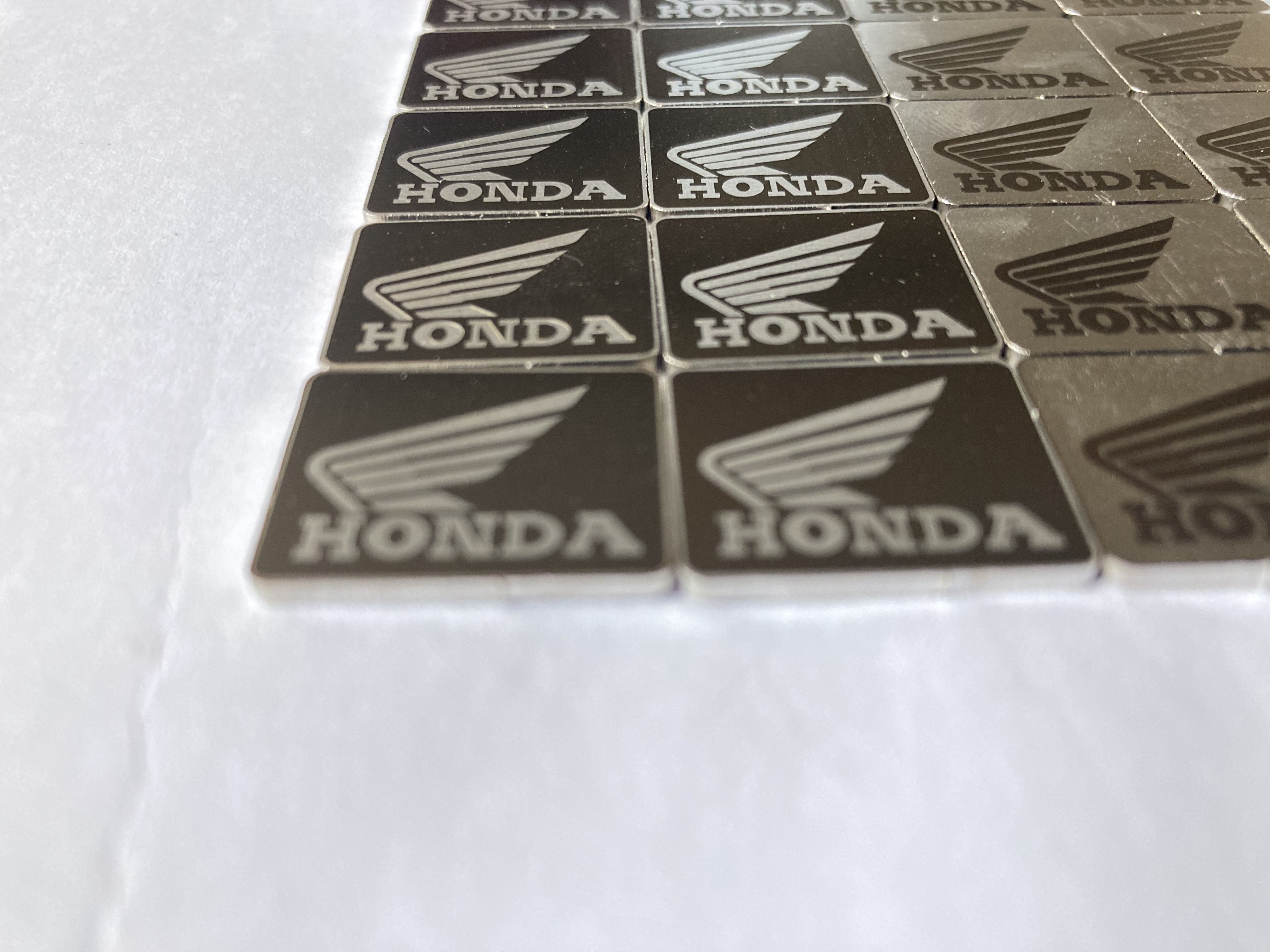

Príklady sériového laserového popisovania:
